PDR980 防孤島保護裝置，適用于 35kV 及以下電壓等級分布式發電并網柜的防孤島脫網，和電網電壓恢復后自動并網（發電機組容量為 6000kW～20000kW 時，推薦使用）。主要用于光伏發電并網柜等分布式發電并網點的檢測和控制，實時檢測到電網側因電壓、頻率異常等原因造成的電網中斷供電，防孤島保護裝置迅速發出跳閘命令切斷并網點開關，使光伏電站及時地脫網，防止發電側孤立供電的非計劃性孤島效應產生，以保護人員和設備安全；在檢測到電網電壓恢復正常，并判斷相關邏輯條件滿足后，可實現自動合上并網點開關進行非人工參與的智能并網。
保護功能：三段式過流保護、零序過流保護、過壓保護、低壓保護、逆功率保護、系統失壓保護、高頻保護、低頻保護、頻率突變保護、諧波保護、外部聯跳保護等；
遙測功能：采集電網側三相電壓、三相電流（測量、保護）、零序電流、有功功率、無功功率、功率因數、頻率等參數，發電側線電壓；
遙信功能：34 路開入量采集（外加電源：AC220V、DC110V、DC220V 等）；
控制功能：具有完整的斷路器操作回路（遙控或手動分合閘）和保護跳閘脫網功能，還具有自保持及防跳功能；13 路繼電器中，4 路用于控制，其余用于信號輸出；
數字通訊：標配一路 RS485接口（支持 MODBUS-RTU協議）,兩路以太網接口（IEC60870-5-103或 104 規約），可用于遙測、遙信、遙控、錄波傳輸；另具有 B 碼對時接口；
技術參數
| 序號 | 主要參數 | 功能 | 應用 |
| 1 | 工作電源 | 電源 | AC/DC85～265V(AC 工頻：50Hz） |
| 功耗 | 正常運行≤5W；裝置動作≤11W | ||
| 2 | 電流輸入 | 額定值 In | 5A |
| 測量范圍 | 保護電流：0.05 In ～20 In 測量電流：0.03 In ～1.2 In | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 電壓輸入 | 額定值 Un | 100V/380V（訂貨注明） |
| 測量范圍 | 0.3Un～1.2Un | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 電參量誤差 | 測量電流 | 不大于 0.5% |
| 保護電流 | 不大于 2% | ||
| 測量電壓 | 不大于 0.5% | ||
| 測量頻率 | 0.05Hz | ||
| 保護頻率 | 0.1Hz | ||
| 功率 | 0.5% | ||
| 5 | 保護功能時間誤差 | 定時限保護 | 不大于±40ms |
| 反時限保護 | 不大于±40ms+1% | ||
| 重合閘 | 不大于±60ms | ||
| 6 | 開關量輸入 | 通道數 | 34 路（用戶使用 32 路、內部 2 路） |
| 輸入方式 | 空接點 | ||
| 開關量電壓 | 強電開入，電壓同操作電源 | ||
| 7 | 繼電器輸出 | 通道數 | 13 路 |
| 工作電壓 | AC250V/8A | ||
| 輸入方式 | 除操作回路為有源接點，其他均為無源接點 | ||
| 隔離方式 | 光電隔離，隔離電壓 2500V | ||
| 8 | 485 通訊 | 通訊接口 | RS485 標配 1 路 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 4800bps～9600bps | ||
| 通訊規約 | Modbus | ||
| 9 | 以太網 | 網絡參數 | 兩路以太網，10M/100M 自適應， IEC60870-5-103 、 IEC60870-5-104 |
| 10 | B 碼對時 | 通訊接口 | RS485 差分電路 |
| 11 | 故障錄波 | 故障前 | 兩周波 |
| 故障后 | 八周波 |
正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+70℃ |
| 3 | 相對濕度 | 5％～95％ |
| 4 | 大氣壓力 | 60kPa～106kPa |
| 5 | 防護等級 | IP50 |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
| PDR980防孤島保護裝置 | 35kV及以下電壓等級分布式發電并網柜的防孤島脫網，和電網電壓恢復后自動并網(發電機組容量為6000kW~20000kW時，推薦使用) | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 保護功能：三段式過流保護、零序過流保護、過壓保護、低壓保護、逆功率保護、系統失壓保護、高頻保護、低頻保護、頻率突變保護、諧波保護、外部聯跳保護等 遙測功能：采集電網側三相電壓、三相電流(測量、保護)、零序電流、有功功率、無功功率、功率因數、頻率等參數，發電側線電壓； 遙信功能：34路開入量采集(外加電源：AC220V、DC110V、DC220V等); 控制功能：具有完整的斷路器操作回路(遙控或手動分合閘)和保護跳閘脫網功能，還具有自保持及防跳功能；13路繼電器中，4路用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-103或104規約),可用于遙測、遙信、遙控、錄波傳輸；另具有B碼對時接口； |
| PDR980-D防孤島保護裝置 | 10kV及以下電壓等級分布式發電并網柜的防孤島脫網，和電網電壓恢復后自動并網(發電機組容量為400kW～6000kW時，推薦使用) | 門板螺栓安裝，開孔尺寸：107×157mm,加4個Φ4.5mm安裝孔。 | 保護功能：二段式過流保護、零序過流保護、過壓保護、低壓保護、逆功率保護、系統失壓保護、高頻保護、低頻保護、頻率突變保護、外部聯跳保護等 遙測功能：采集電網側三相電壓、三相電流、零序電流、有功功率、無功功率、功率因數、頻率等參數； 遙信功能：12路開入量采集(外加電源：AC220V、DC110V、DC220V等): 控制功能：具有完整的斷路器操作回路(遙控或手動分合閘)和保護跳閘脫網功能，還具有自保持及防跳功能；9路繼電器中，5路用于控制，其余用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),一路以太網接口(IEC60870-5-103規約),可用于遙測、遙信、遙控、錄波傳輸； |
| PDR980-F防孤島保護裝置 | 400V電壓等級分布式發電并網柜的防孤島脫網，電網電壓恢復后自動并網(發電機組容量為8kW~400kW時，推薦使用) | 門板嵌入卡裝，開孔尺寸：71×148mm | 保護功能：三段式過流保護、零序過流保護、過壓保護、低壓保護、逆功率保護、系統失壓保護、高頻保護、低頻保護、頻率突變保護等； 遙測功能：采集電網側三相電壓、三相電流、零序電流、有功功率、無功功率、頻率等參數，發電側線電壓； 遙信功能：9路開入量采集(內部24V供電); 控制功能：2路繼電器用于控制，2路用于信號輸出； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),可用于遙測、遙信； |

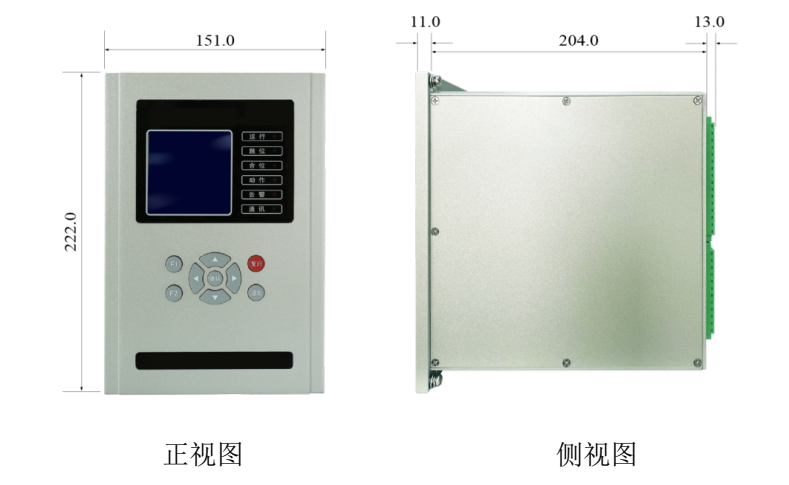

外形尺寸圖

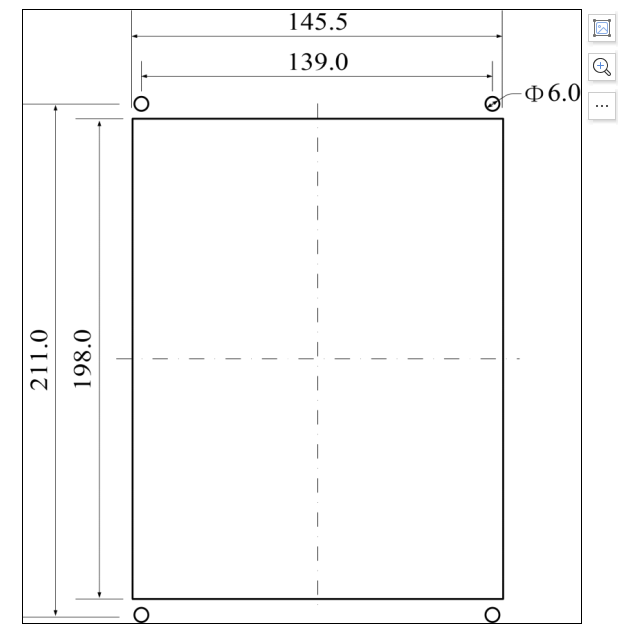

2.開孔安裝尺寸圖
注：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用?5 螺栓固定；
